2026-08-14 Paperboard：联网七色电子纸信息板，从设备自己画图到多云生成整张画面
- 项目形态：800×480 七色电子纸信息板
- 显示硬件：Good Display
GDEY073D46+ 裸DESPI-C73 - 计算平台：ESP32、ESP8266、1 MiB ESP8285
- 固件主线：ESP32 render-only
0.7.2；ESP8266/ESP8285 RTOS SDK render-only0.2.0 - 云端主线：Cloudflare Workers + Durable Objects 状态参考实现；Tencent EdgeOne Cloud Functions Node/Sharp 组合入口
- 机械主线：GPT 参与设计的 RhinoCommon 参数化外壳与零五金 3D 打印桌面支架
我们实现了一台什么设备
我们把实时资讯、市场行情、天气、家庭温度和照片放到一块 7.3 英寸七色 ACeP 电子纸上。Paperboard 无需浏览器或手机常驻，接通电源后自行联网、取帧、校验、缓存并驱动屏幕；电子纸断电后仍保留最后画面。
当前系统已经形成完整的软硬件闭环：
| 能力 | 已实现的形态 |
|---|---|
| 信息布局 | layout1 展示未来 12 小时温度、降水与 UV、AQI、预警、天气详情、五条快讯、五个市场和两个房间温度；layout2 展示 500×416 动态图片与紧凑信息栏 |
| 照片模式 | photo 使用 800×480 fit-cover 全屏图片，不叠加标题、时间或署名 |
| 七色图形 | 天气场景、图标、文字和照片统一量化到 GDEY073D46 的黑、白、红、黄、蓝、绿、橙七色 |
| 本地交互 | Boot 短按立即刷新，长按在 layout1 → layout2 → photo 之间循环；每种布局独立设置刷新周期和安静时段，成功手动刷新后重新对齐周期 |
| 多平台固件 | ESP32、ESP8266 和 ESP8285 共用帧协议、双槽缓存、调度、配置与 C73 输出逻辑 |
| 多云兼容 | 布局、上游模型、字体、量化与 PBF1 由共享核心实现，Cloudflare 与 EdgeOne 只组合各自的 HTTP、图片处理和状态能力 |
| 可恢复显示 | 网络或上游异常时重放同布局最后有效帧，并在左下角叠加紧凑本地错误条；相同错误不重复全刷 |
| 结构件 | 前框、整体背板与无胶落座底座组成零五金开放式支架，保护裸玻璃、FPC 与背面电子区 |
一次完整电子纸刷新约需三十秒，因此 Paperboard 的设计围绕“完整帧”展开。画面在进入 C73 之前必须完成长度、色号和双 CRC 校验；传输失败时不发送全刷命令，屏幕继续保留上一张完整内容。
这一版更新了什么
8 月 7 日以来，Paperboard 的主线从“Cloudflare 上的一套全帧 Worker + 两类薄固件”继续收敛为可跨云组合的渲染核心和三平台帧终端。最近一版集中完成了四件事：
layout1把天气区改成行动面板：第一张图显示未来 12 小时分段温度曲线，第二张图在雨天叠加累计降水柱与 UV 曲线，无雨时单独显示 UV；AQI、体感、湿度、风、日出日落和当前预警进入同一固定区域。- 温度曲线按蓝、绿、橙、红绝对温区分段；连续高温全部超过 29℃ 时，只在橙/红色域内区分本轮局部高低。UV 使用固定等级色，不随当日最大值漂移。
- 地区名称、LocationID 和经纬度改由设备配置并随请求发送。新设备或不兼容旧 schema 会显示纯 ASCII 配置页，再通过无回显 UART 事务和
paperboard_config.py一次写入八个字段。 - ESP8266/ESP8285 从 Arduino/PlatformIO 迁到 ESP8266 RTOS SDK v3.4；ESP32
0.7.2默认开启 C73 输出，自动周期、安静时段、Light-sleep 与 Boot 手动刷新都进入共享策略层。
云端同时增加 EdgeOne Node/Sharp 组合入口。共享核心仍只生成标准 Request/Response 和 PBF1，平台 adapter 负责图片变换、状态和部署格式。这样可以在不改固件、不复制布局的前提下选择云端，但“可以构建”与“已经完成线上三布局和实屏验收”仍是两个状态。
最新 PBF1 实帧与三种布局
下面的 layout1 使用代码基线 bf231b7 先生成 144,000 字节 INDEX3 payload，再封装为 144,048 字节 PBF1。报告生成器随后调用 parseFrame() 校验布局、尺寸、header CRC32 与 payload CRC32，最后逐像素解码为网页图。网页图完整来自校验后的 PBF payload。展示城市固定为北京，资讯、房间温度和数值均使用不含个人位置与账户信息的固定 fixture。
layout1 最新 PBF1 实帧：800×480、144,048 字节，header CRC32 b8853d06，payload CRC32 178ddaa2。左侧是温度、累计降雨/UV、AQI 和天气详情，右侧保留五条快讯与五个市场。layout2 与 photo 继续使用同一套七色画布、图片量化和帧合同：

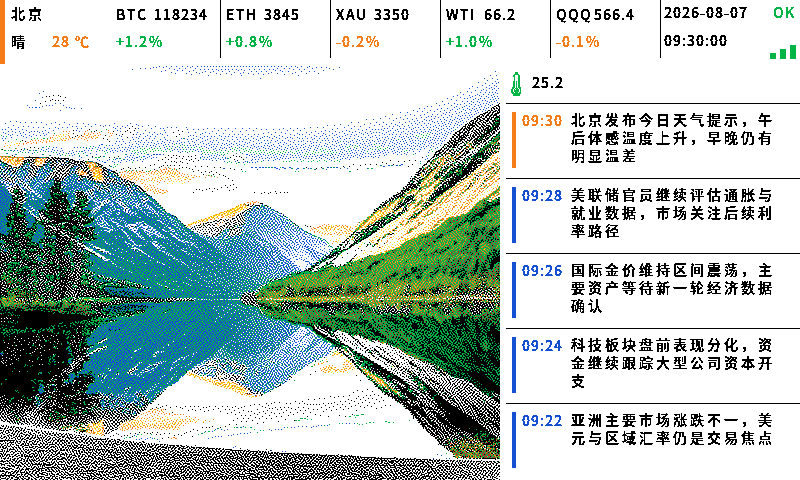

layout2：500×416 七色风景作为视觉主体，行情、天气与快讯压缩进顶部和右栏。

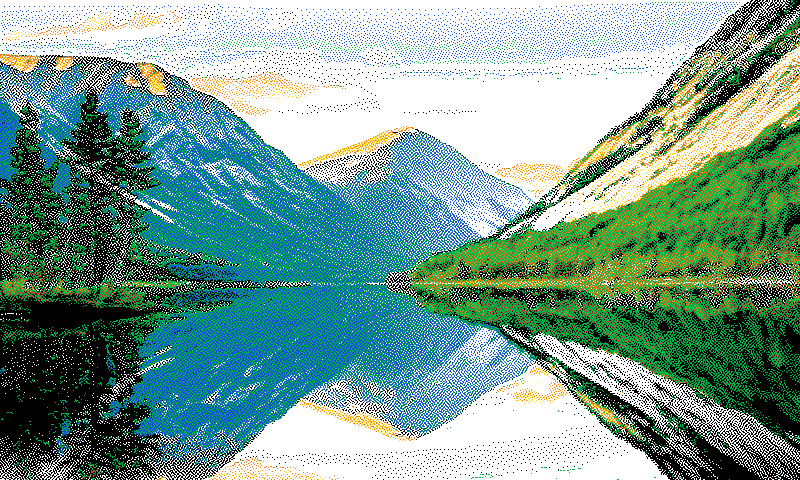

photo：同一图片链扩展为 800×480 全屏画面，不叠加城市、标题、时间或状态文字。三种模式共用一套设备代码。Worker 在同一七色画布上切换排版，输出相同 PBF1 合同；ESP32 与 ESP8285 只按帧头中的布局编号完成缓存隔离和送屏。
技术路径总览
flowchart TB Core["端侧 core<br/>ESP32 采集、建模、排版与送屏"] ImageWorker["图片 Worker<br/>云端裁切、量化，端侧合成"] FullFrame["全帧 Render Worker<br/>云端生成完整 INDEX3 页面"] ThinFirmware["render-only 薄固件<br/>设备只负责可信帧播放"] MultiMCU["多 MCU 共用合同<br/>ESP32 / ESP8266 / ESP8285"] Core --> ImageWorker --> FullFrame --> ThinFirmware --> MultiMCU
flowchart TB Device["render-only 设备"] -->|"Bearer + location + layout + request_id"| CF["Cloudflare<br/>Router + Render DO + Images"] Device -->|"同一 POST /v1/render"| EO["EdgeOne Cloud Function<br/>Node.js + Sharp"] CF --> Core["共享 createWorker 核心<br/>上游、布局、字体、量化、PBF1"] EO --> Core Core --> Frame["144,048 B PBF1<br/>INDEX3 + header/payload CRC32"] Frame --> Verify["设备按 300 B/行流式校验"] Verify --> Flash["非活动 Flash 槽原子提交"] Flash --> C73["400 B/行转换并送入 C73"] C73 --> Panel["GDEY073D46 全屏刷新"]
我们在第一阶段把产品完整做进 ESP32，解决电子纸排版、状态合并和真实送屏；第二阶段先迁移图片，再把整张页面迁到 Worker；最终将设备收敛为低内存、可恢复的帧终端。渲染位置改变后，七色像素、PBF1、双 CRC、缓存提交顺序和 C73 输出保持为稳定合同。
第一代：设备自己采集数据、排版并驱动屏幕（core）
数据、排版和显示都在设备上完成
我们先让 core 方案运行在初代双核 ESP32 上：
text
Wi-Fi / SNTP
-> Jin10 + Lighter + QWeather + 本地传感器
-> dashboard_collect
-> dashboard_model
-> dashboard_runtime
-> dashboard_core 扫描线排版
-> C73 SPI adapter
-> GDEY073D46dashboard_runtime 管理采集周期、模式、刷新节奏、快照与健康状态，dashboard_core 接收纯模型并输出顺序色号行。渲染器不依赖 ESP-IDF、网络、NVS 或屏幕驱动，同一入口可以连接主机 PPM 预览、dry-run 摘要和真实 SPI sink。
| 层次 | 主要模块 | 实现内容 |
|---|---|---|
| 数据采集 | dashboard_collect、dashboard_jin10、dashboard_lighter、dashboard_weather、sensor_hub | 读取真实上游和传感器，维护各自最后有效状态 |
| 模型与调度 | dashboard_runtime、dashboard_control、dashboard_storage | 合并模型、持久化配置、控制刷新间隔与模式切换 |
| 排版与字体 | dashboard_core、dashboard_font | 中文换行、行情卡片、天气区、环境页、照片页和诊断图 |
| 图片协同 | worker/、dashboard_picture | 云端获取、裁切与量化图片，端侧以双槽 PBF1 缓存提供像素视图 |
| 屏幕输出 | epd_7in3f_dashboard、epd_7in3f | 将七色色号转换为 C73 4bpp 行，执行初始化、全刷、BUSY 等待与休眠 |
扫描线渲染绕开全帧内存
800×480 RGB888 画布约需 1.1 MiB，4bpp 全帧也需约 192 KiB。无 PSRAM 的经典 ESP32 无法长期为它们预留连续内存。core 每次只生成一行 800 个七色色号，sink 随即打包成 C73 所需的 400 字节 4bpp 行，页面复杂度不会转化为全帧 RAM 占用。
这个架构还带来一个实用能力：桌面预览与实物固件执行相同布局代码。字体裁片、换行、颜色顺序和图片覆盖位置都可以在主机端复现，屏幕适配器只处理字节打包与时序。
第一代方案确定了产品应该怎样工作
五条快讯作为完整候选提交，天气在整组字段合法后更新，单个行情失败时保留旧值，图片先写非活动槽再切换元数据。数据采集频率与电子纸全刷频率分开，内容没有变化时不驱动屏幕。
这些行为随后迁入 render-only：最后有效帧、双槽原子提交、失败不刷新半帧、相同错误去重，以及把“逻辑刷新”与“传输重试”分开。
为什么把画面生成搬到云端
端侧自治适合快速建立完整产品，却让每次视觉变化都进入固件：TLS、JSON schema、中文字体、天气插画、图片供应商和布局共同消耗 Flash、堆与维护时间。多字号字体和更复杂的图片策略继续增长后，1 MiB ESP8285 无法复用这套组件图。
因此，我们把变化快、计算重的内容层迁到边缘端，让 MCU 的资源集中用于 Wi-Fi、TLS 流读取、Flash 原子性与电子纸时序。
这次迁移还让我们解决了三个架构问题。第一，页面发布与固件发布解耦：修改字体、天气插画或快讯排版只部署 Worker。第二，不同 MCU 看到同一份最终像素，ESP32 与 ESP8285 无需分别实现业务页面。第三，失败边界从多个上游 JSON 收敛为一个固定长度帧，设备只判断 HTTP、PBF1、CRC、Flash 和 C73 五层状态。
| 架构问题 | core 的处理方式 | render-only 的处理方式 |
|---|---|---|
| 页面变化 | 布局、字体、图标和数据 adapter 随固件编译 | Worker 独立更新完整页面 |
| 资源峰值 | TLS、JSON、字体、图片视图和排版共用 MCU 资源 | MCU 只保留 TLS 流、行缓冲和 Flash 槽 |
| 多平台复用 | 业务组件依赖 ESP32 能力与 Flash 空间 | ESP32/ESP8285 消费同一 PBF1 |
| 上游失败 | 设备分别理解资讯、天气、行情和图片状态 | Worker 形成完整帧或安全错误，设备保留最后有效帧 |
| 视觉一致性 | 各平台需要复现排版实现 | 所有平台显示 Worker 生成的相同像素 |
我们保留 core 作为参考路线：它用最短路径验证了产品模型、七色排版和 C73 真实约束，并产出可复用的参考渲染器。render-only 建立在这些结果上，把已经稳定的设备语义与持续变化的内容实现分开。
第二代：共享渲染核心在不同云生成完整画面
createWorker() 固定应用入口
公网只暴露鉴权的 POST /v1/render。布局、字体、资讯与天气模型、图片目录、量化和 PBF1 编码都进入共享 createWorker()；平台组合根只提供 HTTP 入口、图片变换、量化实现和状态存储。新增云端时不复制 layout1/layout2/photo，设备也不感知后端运行在 Cloudflare 还是 EdgeOne。
| Worker 层 | 实现 |
|---|---|
| HTTP 合同 | Bearer 鉴权、最大 4 KiB JSON、布局、地区名称/LocationID/经纬度校验和 32 位小写十六进制 request_id |
| 数据适配 | Jin10 快讯、Lighter 行情、QWeather、客厅美居温度、主卧只读快照、Wallhaven/Pixabay 图片目录 |
| 共享应用 | 请求规范化、并发采集、三种布局、图片选择、故障分类和安全响应 Header |
| 页面渲染 | 800×480 七色画布、三种布局、预栅格 Noto Sans CJK SC 16/20/24 px 字体 |
| 平台能力 | Cloudflare Images + Rust/Wasm；EdgeOne Sharp + 精确 JS Atkinson；平台状态能力分别注入 |
| 帧封装 | INDEX3 行打包、PBF1 头、header CRC32、payload CRC32 与响应元数据 |
一次请求内部发生什么
信息布局请求提交地区名称、LocationID、经纬度、布局、网络快照与 request_id；photo 不需要地区字段。Worker 先规范化请求并计算不含地区明文的 SHA-256 指纹。Cloudflare 同 ID、同合同返回持久缓存帧，同 ID 携带不同合同返回 409；共享核心的 inFlight Map 还会把同一实例内的并发重试合并为一次渲染。
layout1 并发启动信息模型、客厅美居温度和主卧只读快照；layout2 再并发图片链；photo 只执行图片链。等待时间由最慢的独立链路决定，不把资讯、天气、行情、家庭温度和图片阶段串行相加。
信息模型要求五条快讯和五个市场完整可用，天气候选按布局一次取得所需字段。两个房间温度是可选字段：客厅 adapter 维护美居登录会话，主卧通过同账户服务的只读 binding 获取快照；任一来源失败时对应位置显示 -- 和状态标记，不阻断其余信息板。设备不上传室内传感器值。
多云兼容的边界
| 维度 | Cloudflare Workers + Durable Objects | EdgeOne Cloud Functions |
|---|---|---|
| HTTP 入口 | Worker fetch，Router 转入固定 Render DO | Node.js onRequest(context) handler |
| 图片变换 | Cloudflare Images binding 执行 fit: cover | 同次函数调用读取原图，npm sharp 完成方向校正、裁切、白底合成与 PNG 输出 |
| 七色量化 | Rust/Wasm 精确 Atkinson | 共享 JS 精确 Atkinson；Node 20 bundle 把不支持的 Uint8Array.fromBase64() 局部改为 Buffer.from() |
| 状态语义 | DO SQLite 串行保存完整帧幂等、图片缓存、游标、最近 ID 和美居会话 | 当前只保留单实例并发去重，没有 DO 等价的跨实例持久状态 |
| 主卧温度 | 只读 Service Binding | 尚无等价 HTTPS adapter，保持缺失显示 |
| 当前证据 | 生产配置与真实供应商链路已有历史验证 | Node/Sharp 入口可构建并通过本地合同测试；新 Cloud Function 尚未完成大陆/全球三布局线上验收 |
Cloudflare 继续承担完整状态语义的参考实现。EdgeOne 提供 Node.js 运行时、Sharp 原生图片处理和可选大陆区域，当前状态一致性限定为单实例范围。bundle 只生成一个 /v1/render Node 函数，函数入口代码约 1.92 MB；包含 Sharp 的 Makers 最终包、冷/热时延、内存、GB-s、上游出站和成都设备链路仍要在线测量。AWS Lambda 当前只记录 event、Sharp 与 DynamoDB/S3 的组合 seam，尚无实现代码。
字体、天气行动面板与七色画布
Worker 的 renderer 直接维护 800×480 色号画布。Layout 1 左栏现在使用白底行动面板：温度曲线按绝对温区切分颜色；第二张图根据降雨状态显示累计降水柱与 UV，或单独显示 UV；AQI、体感、湿度、风、日出日落和预警压进下方固定卡片。Layout 2 把 500×416 图片放在左侧，快讯、天气、行情、两个房间温度和网络状态压缩到顶部与右栏；photo 使用整张图片画布。
中文字体在构建期从固定 Noto Sans CJK SC Medium 生成 16/20/24 px 的 1-bit 字形资产。Worker 运行时不读取 OTF，也不依赖文件系统；测量、换行、截断和字号选择都在 font.mjs 中完成。布局与字体可以随 Worker 发布更新，设备端保持同一帧播放器。
图片选择与跨云量化
Wallhaven 是主图片目录，Pixabay 处理快速失败或候选耗尽。photo 偏向 16:10，layout2 的 visual 变体偏向 4:3；候选需要满足最小尺寸、HTTPS 原图和裁切损失限制。DO 记录当前页与 offset，过滤最近 32 个图片 ID，当前页耗尽后继续下一页。
Cloudflare 组合把原图交给 Images binding 裁切和 PNG 解码，再用 Rust/Wasm Atkinson 输出 3bpp INDEX3。EdgeOne 组合在 Node 函数内用 Sharp 完成同样的 fit: cover 几何，再调用与 Wasm 基线逐字节对照的 JS Atkinson。构建期查找表吸收颜色空间换算，两条路径都不把平台差异带进最终 PBF1。
缓存与降级仍然返回完整画面
在 Cloudflare 参考实现中，完整帧缓存只服务 request_id 幂等，图片缓存只服务图像复用，两者的 TTL 与淘汰队列分开。图片上游短暂不可用时，Render DO 可以选择同变体的有效量化缓存；layout2 没有图片缓存时将图片区留白，信息区仍能组成完整页面。EdgeOne 当前没有跨实例持久图片缓存，图片缓存降级只属于 Cloudflare 参考实现。
所有成功路径最终调用 renderFramePayload() 生成 144,000 字节 payload，再由 encodeFrame() 写入 PBF1 头与双 CRC。响应携带 layout、frame CRC、图片 ID、图片供应商和降级状态等安全元数据，设备无需理解任何上游 JSON。
ACeP 七色量化的多轮迭代
ACeP 面板的像素只有七种物理颜料。普通 RGB 最近色、面向发光屏的调色板和通用照片抖动都无法直接给出稳定观感。我们的图片链经历了四次算法收敛，每次都保留可对照实现。
| 量化阶段 | 算法 | 解决的问题与结果 |
|---|---|---|
| 端侧参考路径 | 逐行 Bayer 有序抖动 | 只需约 2 KiB 工作集，适合 PPM 诊断；规则纹理明显，照片层次有限 |
| 面板感知 v1 | GDEY073D46 物理 L*a*b* 色心 + 浮点 Lab Floyd–Steinberg | 从逻辑 RGB 色板转向真实颜料中心，天空高光得到保留；山体和阴影容易混灰 |
| 快速试验分支 | 无状态蓝噪声查表 | 去掉误差缓冲并提升速度；实图出现更明显的噪点、色块和层次损失，随后删除 |
| 面板感知 v2 | 高光自适应 OKLab + 蛇形定点 Atkinson + 32³ LUT | 同时保住高光、暗部轮廓与局部对比，成为正式图片量化路径 |
| 边缘执行版 | 与 JS 基线逐字节一致的 Rust/Wasm | 把相同算法放入 Render DO 热路径，支持 RGB888 与 PNG8 快速入口并直接打包 3bpp |
同一张图上的量化差异

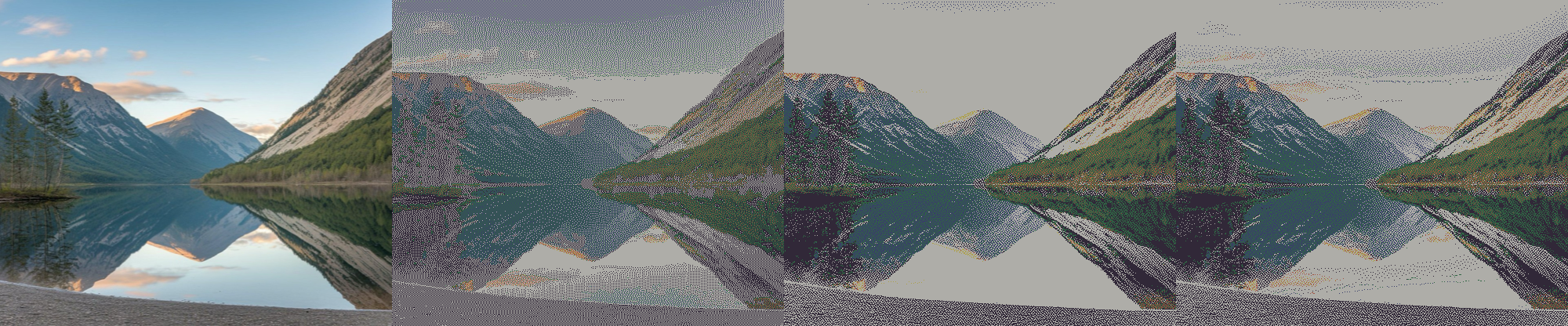

原图的连续天空、倒影和山体渐变最终只能由七种颜料密度表达。第二列的 Lab Floyd–Steinberg 已经摆脱逻辑 RGB 最近色，天空与山体轮廓完整，但全局误差扩散让中暗部混入较多中性色点。第三列的 OKLab Atkinson 以更小工作集建立更清晰的局部边界，白场比例提高，天空容易趋于平。最右侧加入高光自适应映射后，亮部继续使用白色作为主色，同时让天空、雪线和山脊重新获得蓝、橙与黑色的局部对比；水面倒影也保留了可辨认的层次。
算法差异在网页缩略图上首先表现为色块比例，在 7.3 英寸反射式面板上还会表现为观看距离下的颗粒融合。我们在当前版本中优先保证远看构图、亮暗关系和主体边缘，再利用七色点阵补充局部色感，没有把模拟 LCD 的连续色设为目标。
从逻辑色板转向物理色心
早期 Bayer 路径把七个逻辑 RGB 值当作显示目标，适合验证数据流和色号顺序。真实 GDEY073D46 的红、黄、蓝、绿、橙、黑、白在反射式介质上的亮度与色度中心并不等于屏幕 RGB 参考色。第二版开始使用规格书在 24°C、45°/0° 条件下给出的七个 L*a*b* 中心，颜色选择由“代码里的 RGB 距离”转为“目标颜料的感知距离”。
Lab Floyd–Steinberg 会把误差分配给四个后续像素，连续天空的高光层次得到改善；同样的全局扩散也容易让暗色山体混入过多中性颜料。无状态蓝噪声查表曾用于降低计算量，但实图中噪点和色块更加可见，速度优势没有抵消观感损失。
高光自适应 OKLab Atkinson
当前算法把 sRGB→OKLab、物理色心匹配和高光映射离线写入 32 × 32 × 32 的 5-bit RGB 查找表。输入的每个通道取高 5 位即可得到目标映射：
L* <= 65的山体和阴影保留原输入，让误差扩散继续表达轮廓与暗部差异；L* >= 85的天空、云层和水面映射到面板黑白点17.6…70.6；- 中间区间使用 smoothstep 平滑过渡，避免高光压缩形成硬边；
- 低色度像素只在黑白颜料中选择，减少灰阶区域的彩色伪影；
- 七个设备原色所在 LUT 单元固定回对应色号，纯色图标不会被邻近色吞掉。
蛇形 Atkinson 每行反向扫描，把量化误差的 6/8 分给六个未来像素，只需要三行 Int16 误差缓冲。八个像素直接打包为三个字节，不创建完整索引画布。500×416 日间风景的同机量化中位从 34.45–41.60 ms 降到 5.49–5.90 ms，约快 6.1–7.2 倍；速度来自 LUT、定点误差和边量化边打包的组合。
从 JavaScript 基线到 Rust/Wasm 热循环
全帧 Worker 继续沿用高光自适应 Atkinson 的像素语义。JS 版本既是清晰的参考实现，也是 EdgeOne Node 组合的执行路径；Cloudflare Render DO 注入 Rust/Wasm 版本。两者对同一输入逐字节一致。Wasm 内部预分配输入、误差行、调色板和输出存储，避免每次请求重建大对象。
RGB888 入口用于一般解码结果；PNG8 快速入口先对源调色板的每个颜色计算一次 5-bit key 与高光映射，再让像素索引复用该结果。量化器直接写 3bpp payload，PBF 封装可以复用同一 Wasm 线性内存视图。算法升级因此没有改变设备合同，ESP32 和 ESP8285 始终只接收七色色号与双 CRC。
设备只负责下载、校验和显示画面（render-only）
PBF1 固定了云端与设备的边界
| 字段 | 显示合同 |
|---|---|
| 分辨率 | 800×480 |
| 像素编码 | INDEX3，七种合法色号 |
| 每行数据 | 300 字节 |
| payload | 144,000 字节 |
| header | 48 字节 |
| 完整响应 | 144,048 字节 |
| 布局 | layout1、layout2、photo |
| 完整性 | header CRC32 + payload CRC32 |
Worker 与三种 MCU 只通过这份合同耦合。设备不包含 Jin10、Lighter、QWeather、Midea、图片供应商、中文字体或页面布局。新增天气插画、调整字号或更换图片目录时，只更新 Worker。
144 KiB 帧不进入 RAM
HTTP 响应先进入 48 字节头缓冲，再以每行 300 字节流过共享接收器。每行同时走两条路径：一条写入非活动 Flash 槽，另一条把 INDEX3 转成 C73 所需的 400 字节 4bpp 行并送入屏幕 RAM。
sequenceDiagram participant W as Render Worker participant R as 共享帧接收器 participant F as 非活动 Flash 槽 participant C as DESPI-C73 W->>R: 48 B PBF1 header loop 480 行 W->>R: 300 B INDEX3 R->>F: 写检查点数据 R->>C: 转换并写入 400 B 4bpp end R->>R: 校验长度、色号与 payload CRC R->>F: 完整回读并提交元数据 R->>C: 发送 0x12 全刷命令
接收中断、非法色号、长度错误、CRC 错误或 Flash 回读失败都会停止提交，C73 不收到 0x12。ESP32 使用两个 256 KiB 槽；1 MiB ESP8266/ESP8285 使用两个 144 KiB raw Flash 槽，并关闭 OTA 与文件系统，把空间留给应用、配置和两张完整画面。
三个平台共用行为，adapter 处理差异
共享 C 模块实现 PBF1、CRC、双槽元数据、重试状态机、配置事务、Boot 动作、错误提示和 C73 行协议。ESP-IDF adapter 提供 ESP32 的 NVS、HTTPS 和分区访问；ESP8266 RTOS SDK v3.4 adapter 提供 ESP8266/ESP8285 的 HTTP/TLS、NVS、分区和固定 HSPI。
低资源设备先通过 SNTP 建立 TLS 时间，使用 2,048 字节 HTTP 接收缓冲持续喂给 48 字节头和 300 字节行接收器。TLS 只保留客户端所需的 TLS 1.2、ECDHE-ECDSA、AES-GCM 与 P-256/P-384；设备只持有一条网络流、两条行缓冲和两个可恢复槽，无需构造完整页面对象。
Boot 短按生成新的逻辑刷新，长按把动作投递给主任务完成布局循环与持久化。成功手动刷新后，从 C73 完成时刻重新对齐当前布局的自动周期；失败保留原周期。中断/按键回调只传递事件，不执行 NVS 或网络操作，避免小回调栈承担阻塞任务。
ESP32 与 1 MiB ESP8266/ESP8285 两条设备路线
ESP32：从完整产品到参考实现
ESP32 是 Paperboard 的第一条路线。双核、4 MiB Flash、ESP-IDF、NVS 与 512 KiB image_cache 让它能够承载 core 的数据源、模型、字体、双布局、图片双槽和真实 C73 驱动。产品语义、面板时序和主机/实屏同源渲染都在这条路线上形成。
切换到 render-only 后，ESP32 不再编译业务采集和 dashboard_core。0.7.2 固件保留 STA、IPv4、SNTP、客户端 TLS、NVS、两个 256 KiB 完整帧槽和默认开启的 C73 adapter；SoftAP、DHCP server、mDNS、IPv6、企业 Wi-Fi、TLS server/self-test 等未使用能力从专用资源 profile 中裁掉。当前 C73 镜像为 901,648 字节，静态 DRAM 36,936 字节，IRAM 69,963 字节。该版本已经刷入目标 ESP32，串口确认保留配置联网与 C73 默认输出；一次网络失败走完本地错误画面全刷，干净在线 PBF、三布局和长期运行仍需继续实屏复验。
配置 schema v4 由设备持有 SSID、密码、Worker Token/endpoint、地区名称、LocationID 和经纬度。没有完整配置时，设备不联网，直接从固件本地生成纯 ASCII 设置页；paperboard_config.py 可以调用 QWeather 搜索，或使用 macOS Core Location 取得坐标后匹配地区，再通过无回显 UART 事务提交。位置与秘密不进入日志。
ESP8266/ESP8285：用 1 MiB 反推最小系统
ESP8266/ESP8285 把约束压到 1 MiB Flash。它无法复制 core 的 JSON、字体和页面合成，却可以运行 render-only：Bearer HTTPS 返回的 144,048 字节帧不进入 RAM，只流过 48 字节头、300 字节 INDEX3 行、2,048 字节 HTTP 缓冲和 400 字节 C73 行。
这条路线已从 Arduino/PlatformIO 迁到 Espressif ESP8266 RTOS SDK v3.4。ESP8266 与 ESP8285 共用一份 1 MiB DOUT 镜像，不启用 OTA、LittleFS、SPIFFS 或 EEPROM；配置进入普通 NVS，PBF1 进入自定义 frame_cache 分区。
| 1 MiB 区域 | 地址 | 大小 | 用途 |
|---|---|---|---|
| bootloader | 0x00000 起 | SDK 生成 | 启动代码 |
| partition table | 0x08000 | 4 KiB | 1 MiB 固定分区表 |
| NVS | 0x09000..0x0EFFF | 24 KiB | schema v4 配置与 CRC |
| PHY init | 0x0F000..0x0FFFF | 4 KiB | 射频初始化数据 |
| factory app | 0x10000..0xB0FFF | 644 KiB | 单应用 0.2.0 镜像，无 OTA |
| frame A | 0xB1000..0xD4FFF | 144 KiB | 第一张完整 PBF1 槽 |
| frame B | 0xD5000..0xF8FFF | 144 KiB | 第二张完整 PBF1 槽 |
| SDK 保留尾部 | 0xF9000..0xFFFFF | 28 KiB | SDK 系统保留区域 |
当前 0.2.0 应用为 557,488 字节，占 659,456 字节 factory 槽的 84.54%，余量 101,968 字节；静态 DRAM 12,148 字节，IRAM 27,404 字节。HSPI 使用 GPIO14 SCK、GPIO13 MOSI、GPIO16 CS、GPIO4 D/C、GPIO5 RESET 与 GPIO12 BUSY。构建和分区已经验证，目标板 TLS、峰值堆栈、C73、掉电恢复与 24 小时运行仍要分别验收。
两条路线共享什么
| 层次 | ESP32 路线 | 1 MiB ESP8266/ESP8285 路线 | 共享合同 |
|---|---|---|---|
| SDK | ESP-IDF 6.0.2 | ESP8266 RTOS SDK v3.4 | 共享业务组件，各自平台 adapter |
| 版本 | 0.7.2 | 0.2.0 | 独立版本线，共享协议与控制语义 |
| 配置 | NVS namespace | 普通 NVS | schema v4 事务提交，秘密临时缓冲清零 |
| 帧缓存 | 2 × 256 KiB 分区槽 | 2 × 144 KiB 分区槽 | 非活动槽写入、完整回读、元数据后提交 |
| 网络 | esp_http_client + mbedTLS | RTOS SDK HTTP client + mbedTLS | SNTP、Bearer、固定 /v1/render、流式接收 |
| 屏幕 | ESP-IDF GPIO/SPI adapter | ESP8266 HSPI adapter | 相同 C73 命令、4bpp 行、BUSY 与 abort 语义 |
| 调度与交互 | GPIO0 + 高有效 GPIO2 LED | GPIO0 + 低有效 GPIO2 LED | 安静时段、独立周期、Light-sleep、短按刷新、长按切布局和阶段灯码 |
ESP32 路线提供完整调试面、宽松的存储和成熟 C73 参考；1 MiB 路线证明内容层移出 MCU 后，同一产品可以落到极低成本、极小资源的 Wi-Fi 芯片。两条路线共用像素和恢复语义，平台差异被限制在网络、存储与 GPIO adapter。
GPT 参与设计的 3D 打印外壳
从机械约束生成参数化 CAD
我们让 GPT 参与约束整理、结构方案和 RhinoCommon 生成器设计，并输入一组可计算条件：GDEY073D46 裸屏外形 170.2 × 111.2 mm、玻璃厚度上界、FPC 宽度和伸出方向、C73 安装面、VHB 厚度、Bambu Lab X1 打印包络、PLA 多料、公差与无支撑方向。概念图只用于辅助观察，不承担参数化设计源的角色。

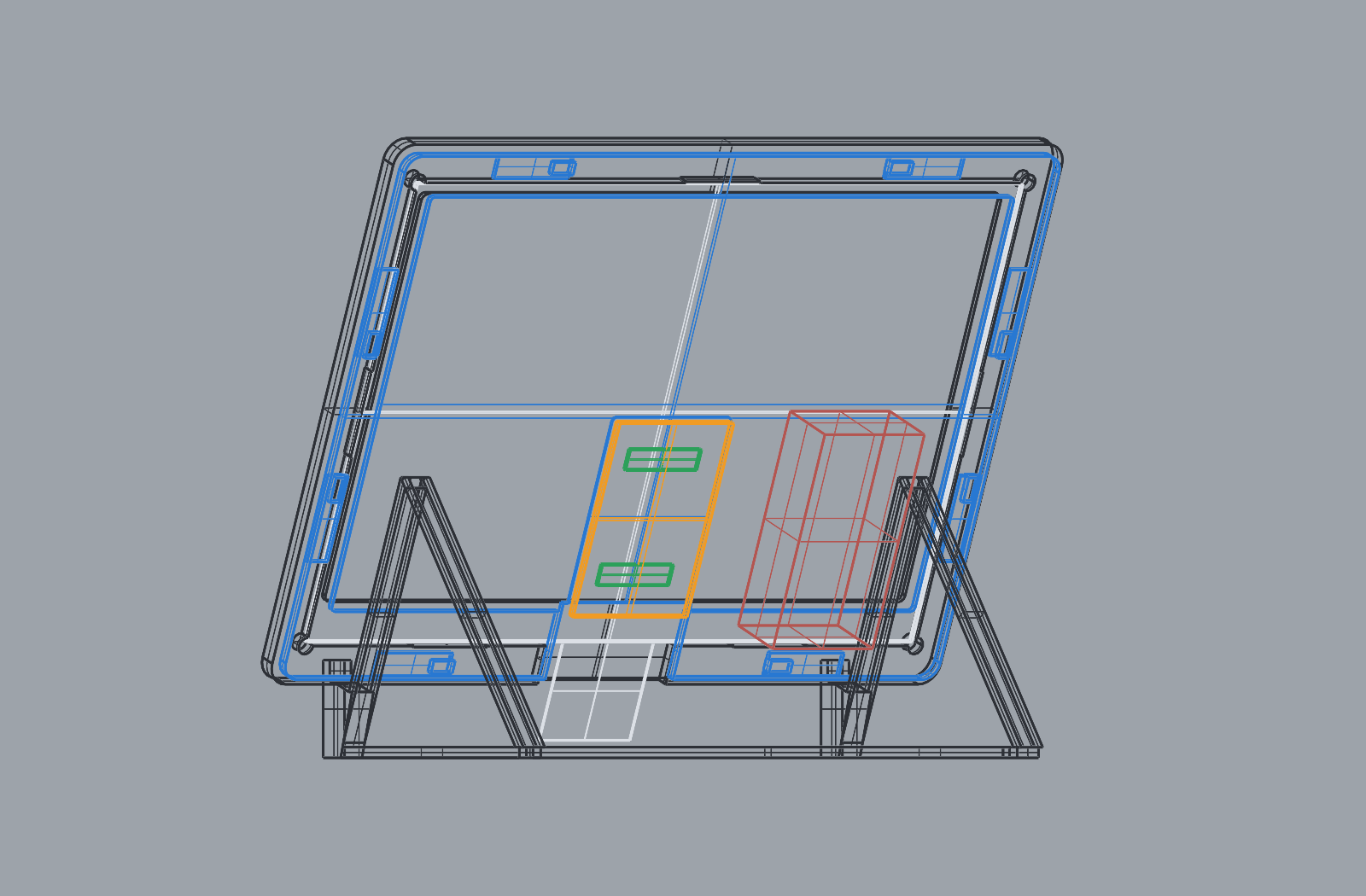

这些条件写入 paperboard_open_frame.py。脚本生成参数化 BRep、完整装配 3DM、打印布局、STL、参数 JSON、实体尺寸、装配交集与 STL 拓扑结果。修改屏幕净空、泡棉预压、背板厚度或底座角度时，关联零件和装配视图可以一起重建，避免手工 STL 成为唯一设计源。
零五金开放式结构
成品只包含三件 PLA 打印件：前框、整体背板和单件无胶落座底座。结构不使用螺钉、螺母、热熔螺母、金属铰链、弹性卡扣或紧配合销；前框与背板使用既有的 3M VHB 5608N，底座依靠宽松开放鞍座承托，整块屏幕总成可以向上直接取出。
组装后的成品观感

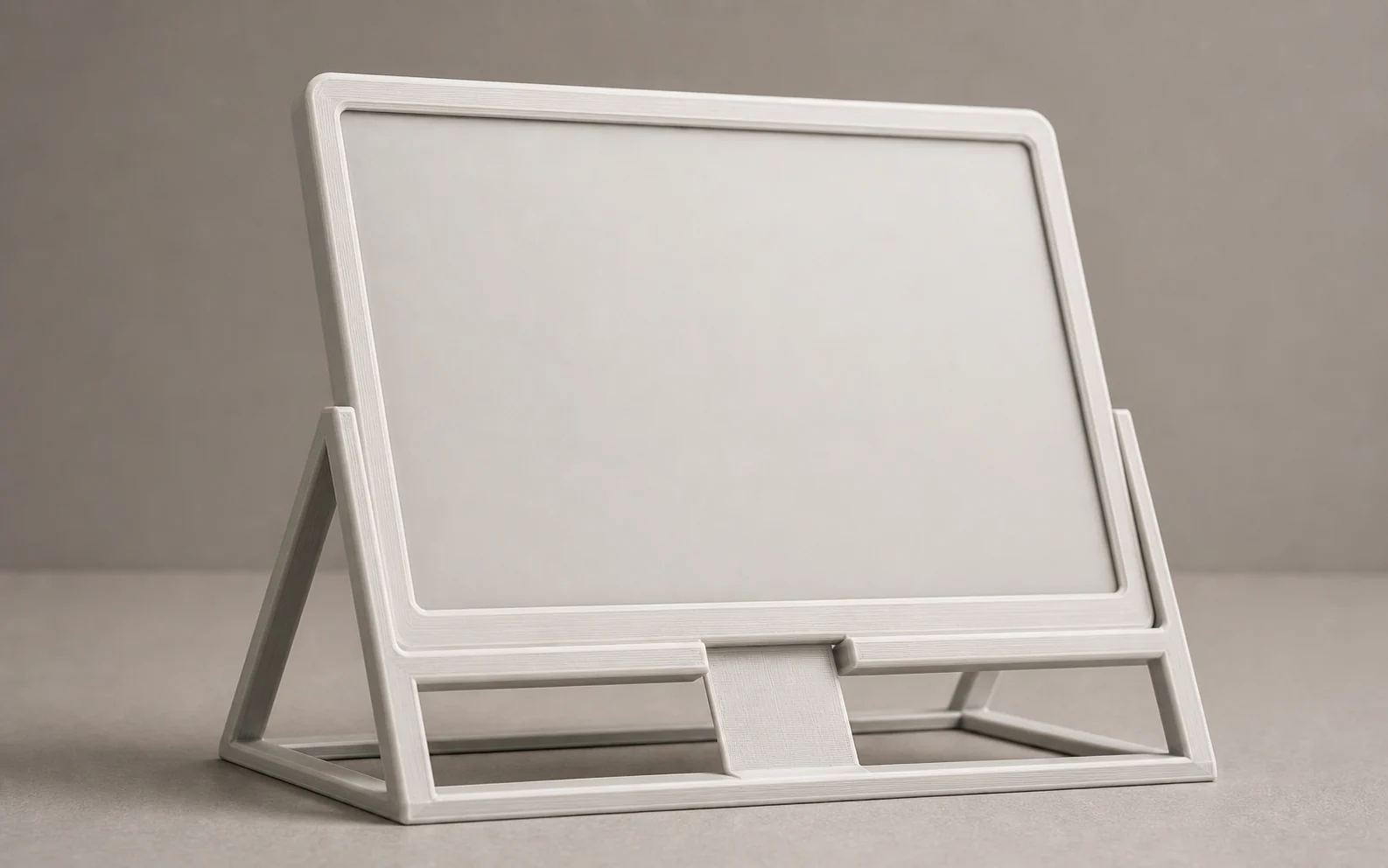

这张产品图用于展示组装后的比例、材质和桌面姿态。生成式渲染对底座梁件做了视觉化简；前框厚度、鞍座位置、三角桁架、横梁和电子板空间以参数化 Rhino 模型及下面两张 CAD 装配图为准。
flowchart TB Bezel["前框<br/>窗口、四角逃角、外圈硬止挡"] FrontPads["前侧低预载泡棉"] Panel["GDEY073D46 裸玻璃屏"] RearPads["后侧低预载泡棉"] Backplate["1.8 mm 整体背板<br/>0.8 mm 连续屏后皮层"] Electronics["C73 + ESP MCU<br/>背面开放电子区"] Base["68° 单件三角桁架底座<br/>双鞍座 + 轻量横梁"] Bezel --> FrontPads --> Panel --> RearPads --> Backplate Backplate --> Electronics Backplate -->|"从上方落座，0.8 mm 名义间隙"| Base
玻璃、FPC 与电子板分别处理
前框边缘、2.0 mm 四角逃角、前后成对泡棉和连续背板共同保护裸屏。有效显示区中央保持悬空，结构胶位于屏幕轮廓之外，装配压力沿 PLA 外圈硬止挡闭合，不通过胶带或背板翘曲夹紧玻璃。
背板底部使用贯通边缘的 36 mm 开放槽，给 25.5 mm FPC 留出自然下伸与弯曲空间。C73 是背面无器件的单面板，两片 20 × 5 mm 5608N 直接把它粘到背板平整电子侧；ESP32 放在右下开放区，杜邦线保留自然弯折和应力释放。
为 FDM 打印方向设计结构

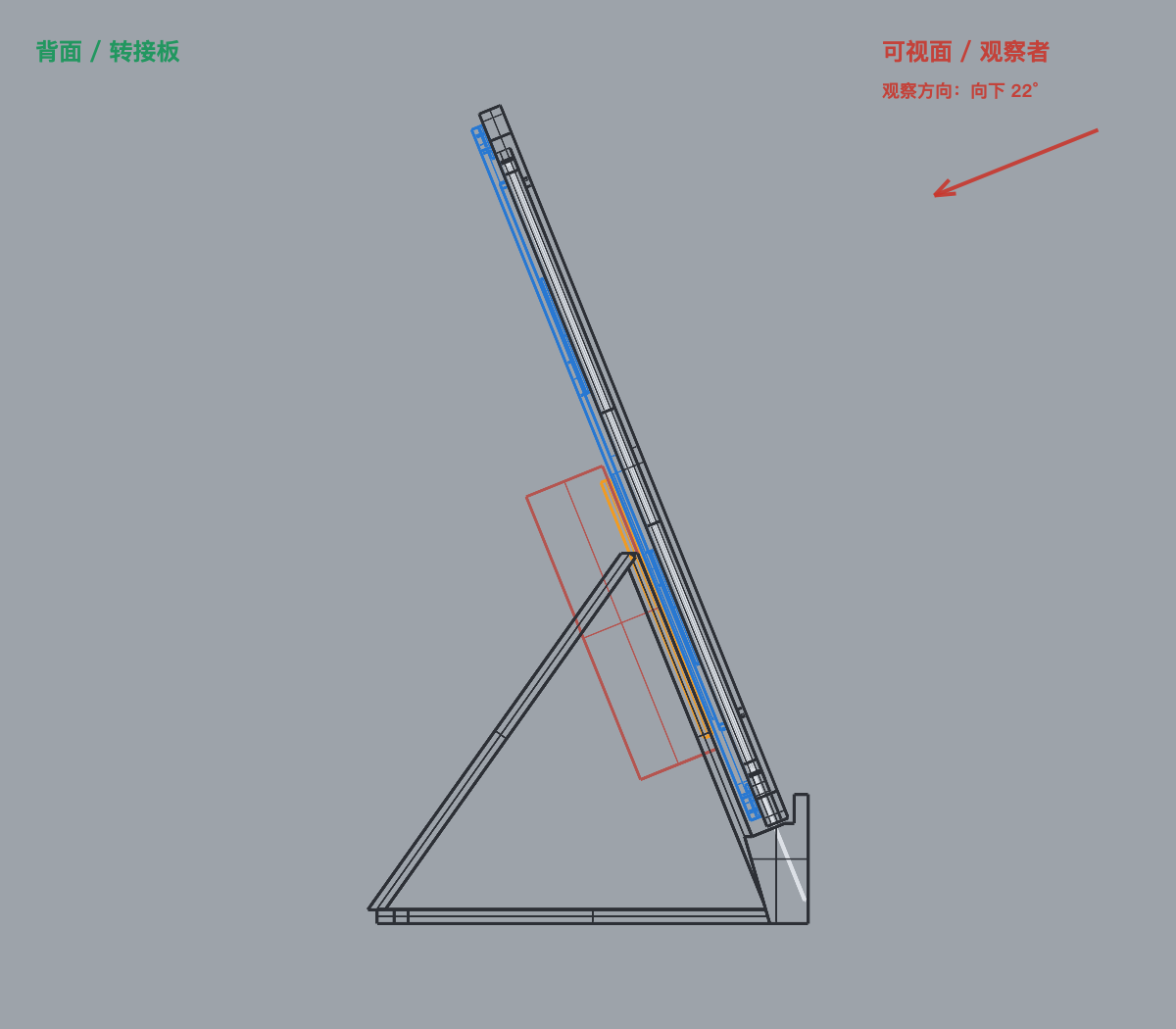

桌面姿态固定为 68°。左右两组相同的 6 mm 宽三角桁架使用 2.4 mm 斜梁/底梁，配一根 146 × 2.4 × 2.4 mm 轻量横梁；闭合侧板从底边逐层收拢，底座以桌面接触面朝下即可无支撑打印。底座体积从厚底座方案的 12.755 cm³ 降到 8.253 cm³。
| 打印件 | 结构任务 | 当前几何 |
|---|---|---|
front_bezel.stl | 保护显示面边缘、建立窗口与四角逃角、承载前侧泡棉 | 23.497 cm³ |
backplate.stl | 保护玻璃背面、提供 FPC 通道、结构胶位与平整电子安装面 | 23.924 cm³ |
drop_in_cradle_base.stl | 68° 桌面姿态、双鞍座、三角桁架与横向稳定 | 8.253 cm³ |
| 三件合计 | 完整开放式桌面结构 | 55.674 cm³ |
切片基线为 Bambu Lab X1、0.4 mm 喷嘴、PLA、0.12 mm High Quality、0.20 mm 首层、4 道墙、15% Gyroid 和关闭支撑。生成器按每个相关打印表面向材料侧预留 0.20 mm 多料预算，打印件间配合同时扣除两侧误差；需要调整时修改独立参数并重新生成，不整体缩放 STL。
GPT 在这里承担了从机械语言到可执行几何规则的转译：屏幕尺寸、公差、玻璃受力、胶带拆卸、FPC 路径、重心和打印方向进入同一份代码模型，外壳因此能和电子方案一样被版本化、重建和审查。
架构迭代迁移了什么
| 技术阶段 | 迁移内容 | 保留下来的能力 |
|---|---|---|
| 端侧 core | ESP32 完成采集、模型、排版和送屏 | 扫描线渲染、七色顺序、最后有效状态、C73 时序 |
| 图片 Worker | 图片获取、裁切与七色量化移到云端 | PBF1 图片合同、双槽缓存、photo 像素基线 |
| 全帧 Worker | 字体、天气行动面板、信息布局和图片合成为完整页面 | 多字号中文、三种布局、云端快速视觉迭代 |
| 设备地区与调度 | 地区四元组、配置事务、安静时段和布局周期进入共享合同 | 设备自主位置配置、无配置 splash、成功手动刷新周期重对齐 |
| render-only | MCU 删除业务数据源和页面实现 | 低内存流播放、双 CRC、原子缓存、本地错误覆盖 |
| 多 MCU | 平台无关帧/缓存/C73 模块配 ESP-IDF 与 ESP8266 RTOS SDK adapter | 独立版本线复用同一 PBF1、配置与控制语义 |
| 多云 adapter | createWorker() 共享应用核心组合 Cloudflare DO/Images/Wasm 与 EdgeOne Node/Sharp/JS | 保持同一 HTTP/PBF1 合同，同时显式保留状态能力差异 |
| 参数化外壳 | GPT 把机械约束写入 RhinoCommon 生成器 | 前框、背板、底座、3DM/STL/JSON 同步重建 |
core 仍然保留参考价值。photo 的 C 渲染输出可以和 Worker 做逐像素比较，主机 sink 继续复现屏幕像素路径，最早形成的刷新与恢复语义也保护着 render-only。当前主线只维护一套页面实现：内容进入 Worker，可信播放进入共享固件，物理安装进入参数化外壳。
一套围绕稳定边界组织的软硬件系统
Paperboard 的稳定边界是 800×480 七色完整帧。边界上方，共享 Worker 核心可以持续更换字体、天气视觉、数据源和图片策略，再由 Cloudflare 或 EdgeOne adapter 组合平台能力；边界下方，三种 MCU 复用帧校验、双槽提交和 C73 输出；设备外部，GPT 参数化外壳把裸玻璃、FPC、电子板和打印方向纳入同一套结构约束。
这条路径让一块更新缓慢、内存敏感的电子纸获得了云端页面的迭代速度，同时保留嵌入式设备需要的确定性：收到完整帧才刷新，断网仍有画面，换 MCU 不重写业务页面，改外壳尺寸也不从网格模型重新开始。
